Как работает гидроаккумулятор

При нагревании, теплоноситель увеличивается в объеме, и чем больше греет котел, тем больше увеличивается объем теплоносителя в системе отопления. Так, например при повышении температуры на 62 °С первоначальный объем воды в системе отопления увеличивается приблизительно на 3%. Нагретая котлом или бойлером жидкость в системе отопления увеличивается в объеме, поднимая давление и пытаясь занять дополнительное пространство. И вот тут вступает в работу расширительный бак (гидроаккумулятор). Ведь если теплоносителю не будет куда расшириться, давление может повредить систему отоплления, и тогда могут потечь трубы, лопнуть фитинги, сломаться насос или водонагреватель.

Основное предназначение гидроаккумуляторов

• поддержание заданного рабочего давления в системах водоснабжения
• демпфирование гидравлических ударов при работе насосного оборудования;
• создание резерва воды для снабжения потребителей во время пиковых нагрузок;

Принцип работы расширительного бака мембранного типа

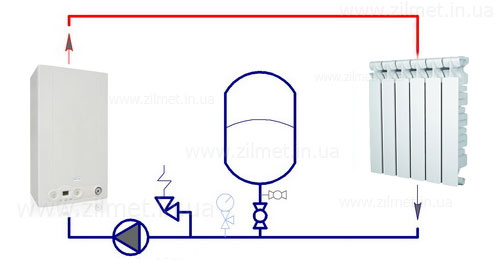

При нагреве в замкнутом контуре вода расширяется, прирост объёма попадает в бак, мембрана растягивается и уменьшает долю воздушного пространства подобно поршню (воздух сжимается). В это время давление в расширительном баке, а соответственно и в системе — увеличивается. Расширительный бак устанавливают рядом с котлом и подключают к обратному трубопроводу перед входным патрубком циркуляционного насоса, чтобы избежать вскипания теплоносителя.

С понижением температуры объём воды в системе отопления уменьшается, а давление снижается и ранее принятая вода выталкивается из бака сжатым воздухом. Доля воздушного пространства в объёме расширительного бака увеличивается — воздух выталкивает воду. В случае незначительных утечек воды — давление в системе, а соответственно и в мембранном расширительном баке — снижается и сжатый воздух выталкивает резервный объём воды, тем самым осуществляя подпитку системы отопления. Мембранный расширительный бак необходимо использовать в системах, оборудованных манометром и предохранительным клапаном или ниппелем для ручной регулировки давления.
